Bildkonstruktionen Übung

Herunterladen
Bildkonstruktionen Übung

Grund­strah­len

1
Ordne rich­tig zu.
  • Bild-​Knotenpunkt-​Strahl
  • Objekt-​Parallel-​Strahl
  • Objekt-​Brennpunkt-​Strahl
  • Bild-​Brennpunkt-​Strahl
  • Bild-​Parallel-​Strahl
  • Objekt-​Knotenpunkt-​Strahl
2
Kreu­ze die pas­sen­den Aus­sa­gen an.
Ob­jekt­par­al­lel­strahl
3
Kreu­ze die pas­sen­den Aus­sa­gen an.
Ob­jekt­kno­ten­punkt­strahl
4
Kreu­ze die pas­sen­den Aus­sa­gen an.
Ob­jekt­brenn­punkt­strahl
5
Kreu­ze die pas­sen­den Aus­sa­gen an.
Bild­par­al­lel­strahl
6
Kreu­ze die pas­sen­den Aus­sa­gen an.
Bild­kno­ten­punkt­strahl
7
Kreu­ze die pas­sen­den Aus­sa­gen an.
Bild­brenn­punkt­strahl
Bereitgestellt von: anonym Stand: 27.05.2025 Lizenzhinweise: https://editor.mnweg.org/entdecken/dokument/bildkonstruktionen-uebung
Seite: 1/8
Angaben zu den Urhebern und Lizenzbedingungen der einzelnen Bestandteile dieses Dokuments finden Sie unter
https://editor.mnweg.org/entdecken/dokument/bildkonstruktionen-uebung
Bildkonstruktionen Übung

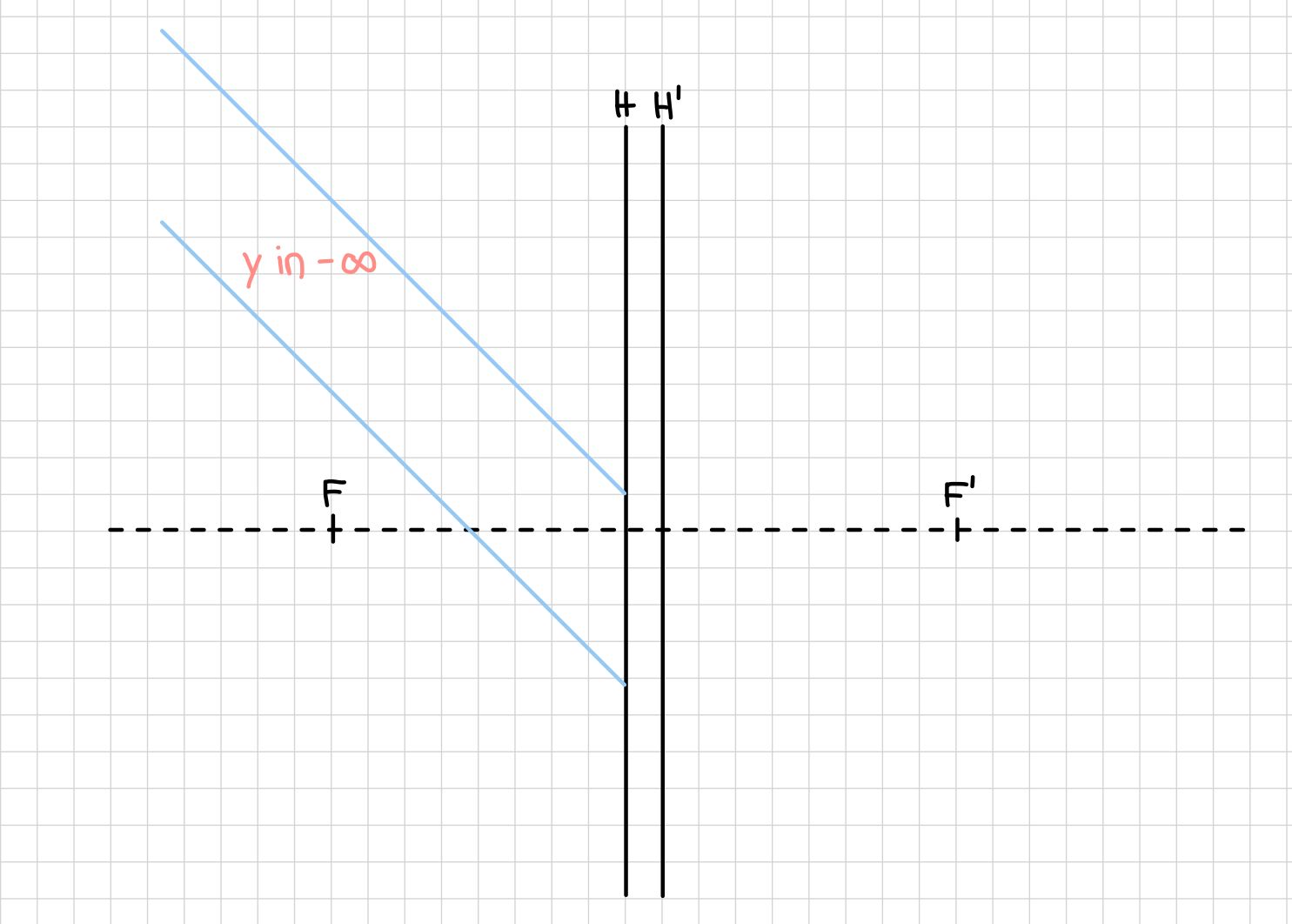

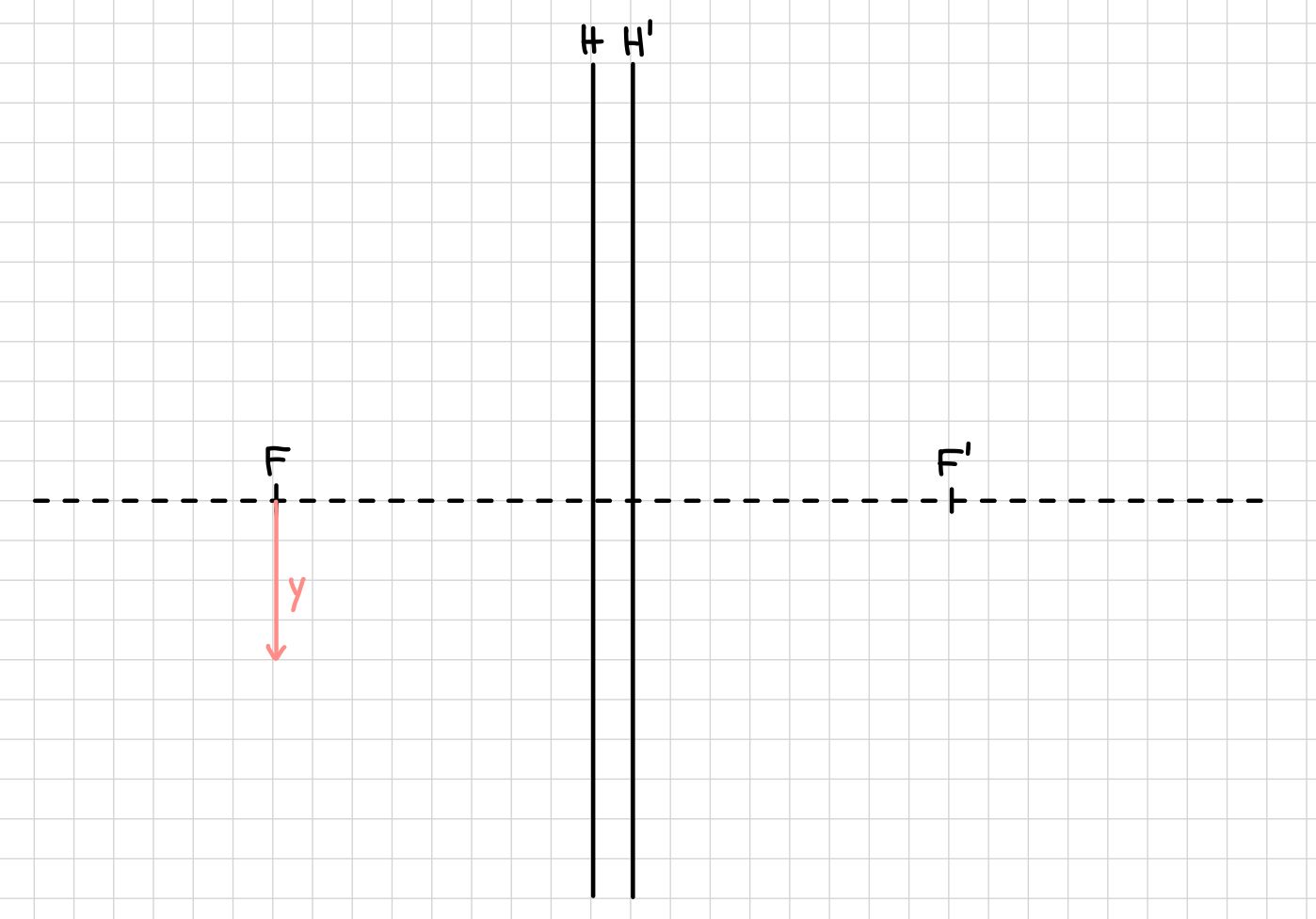

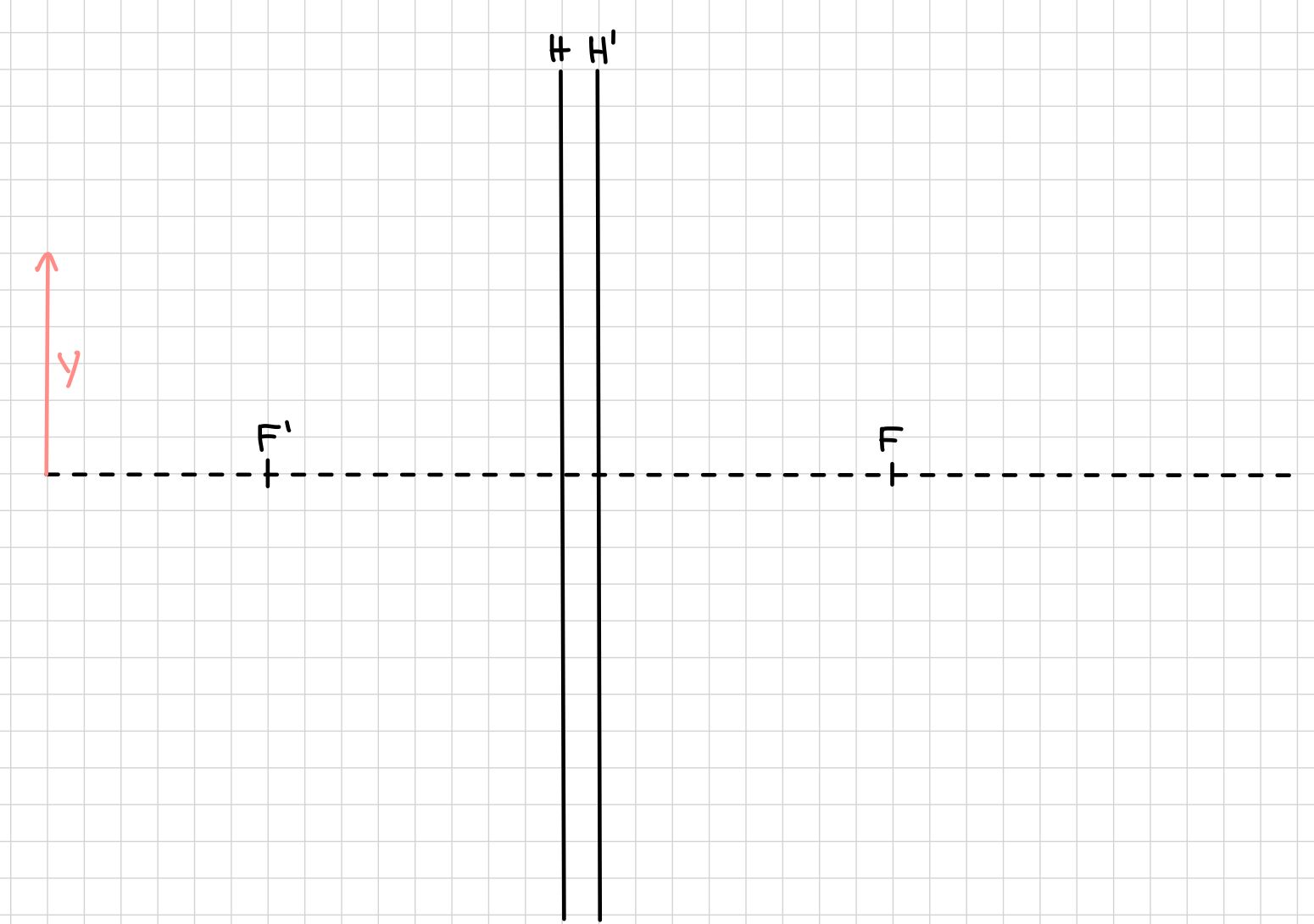

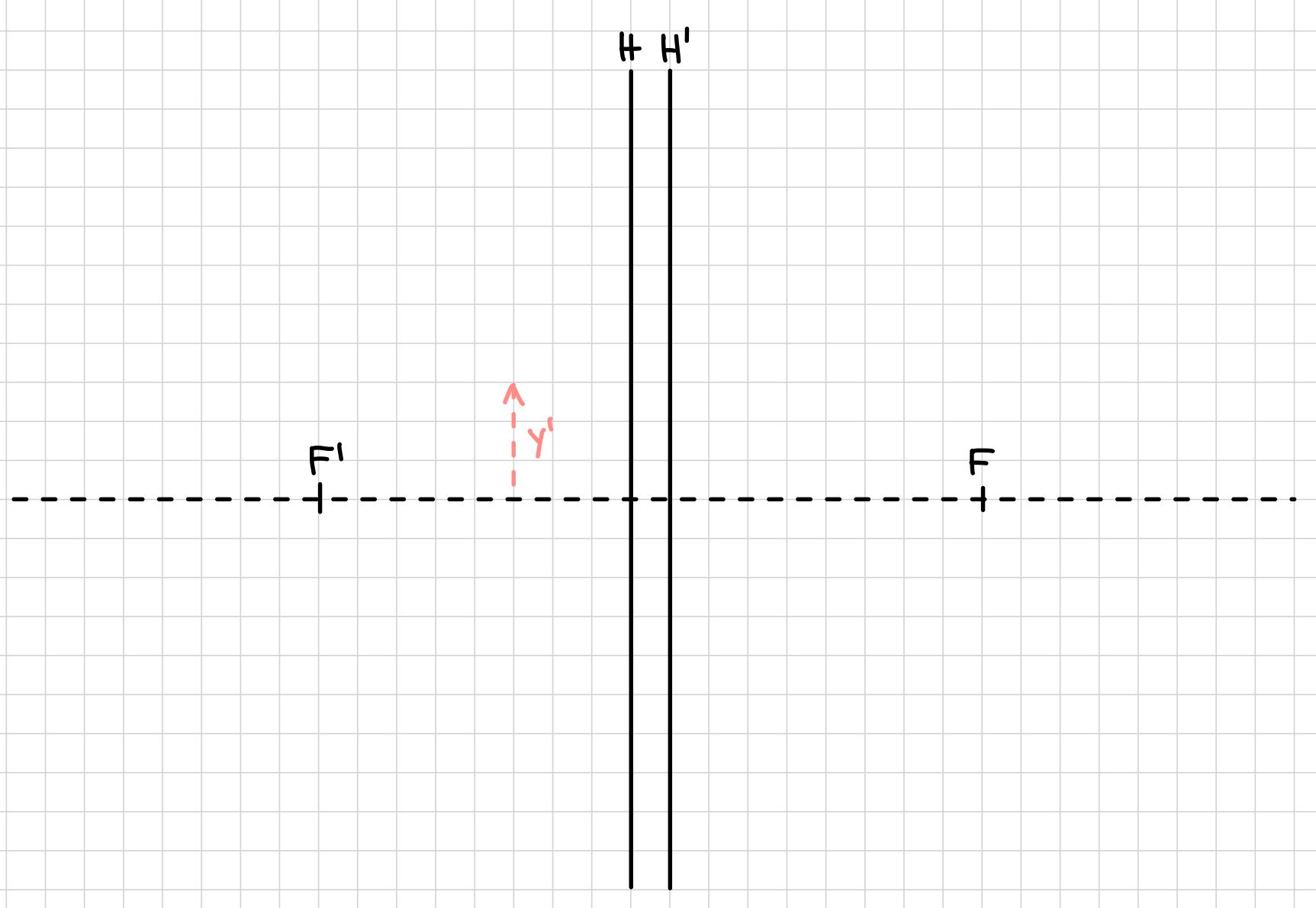

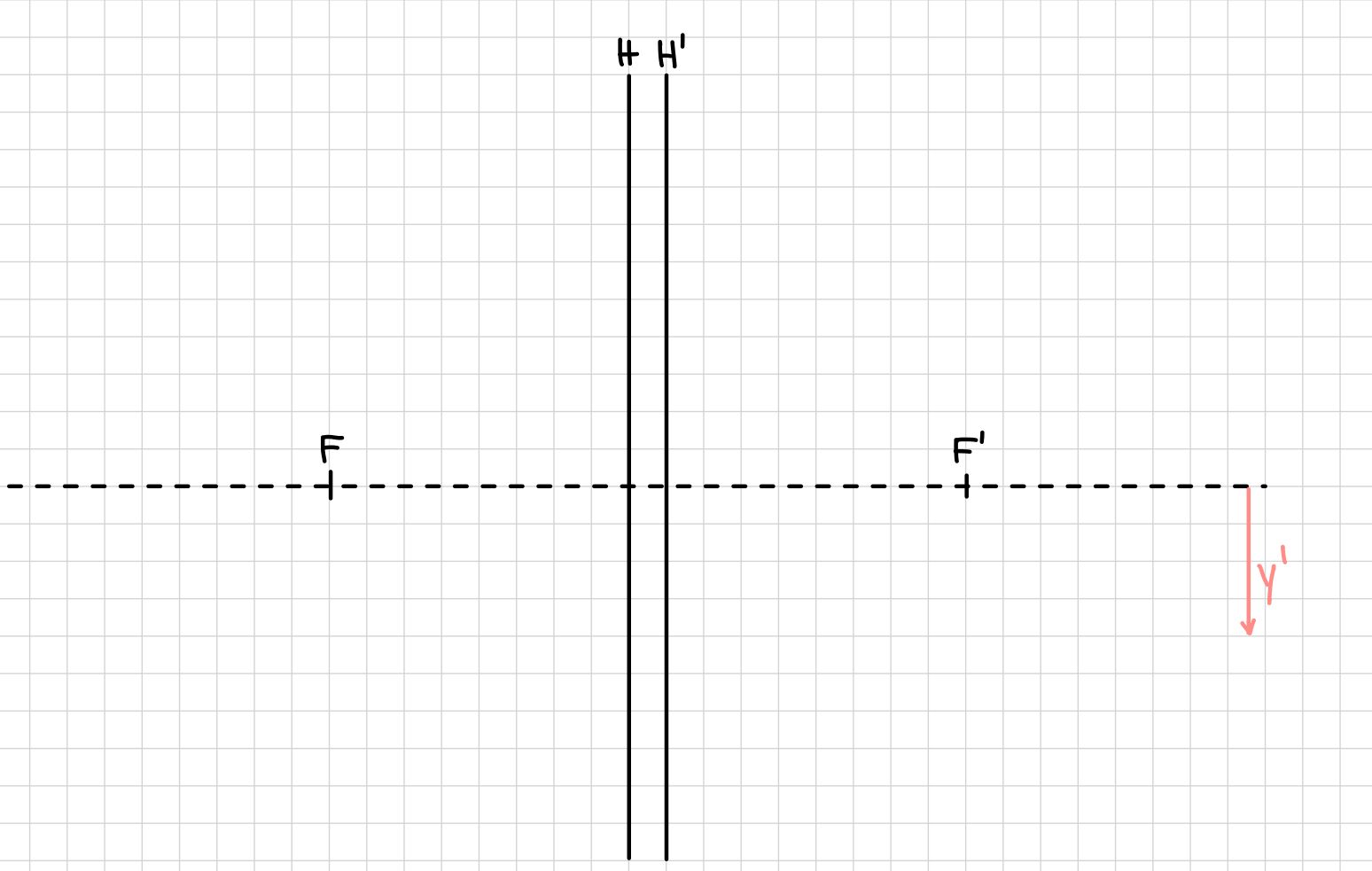

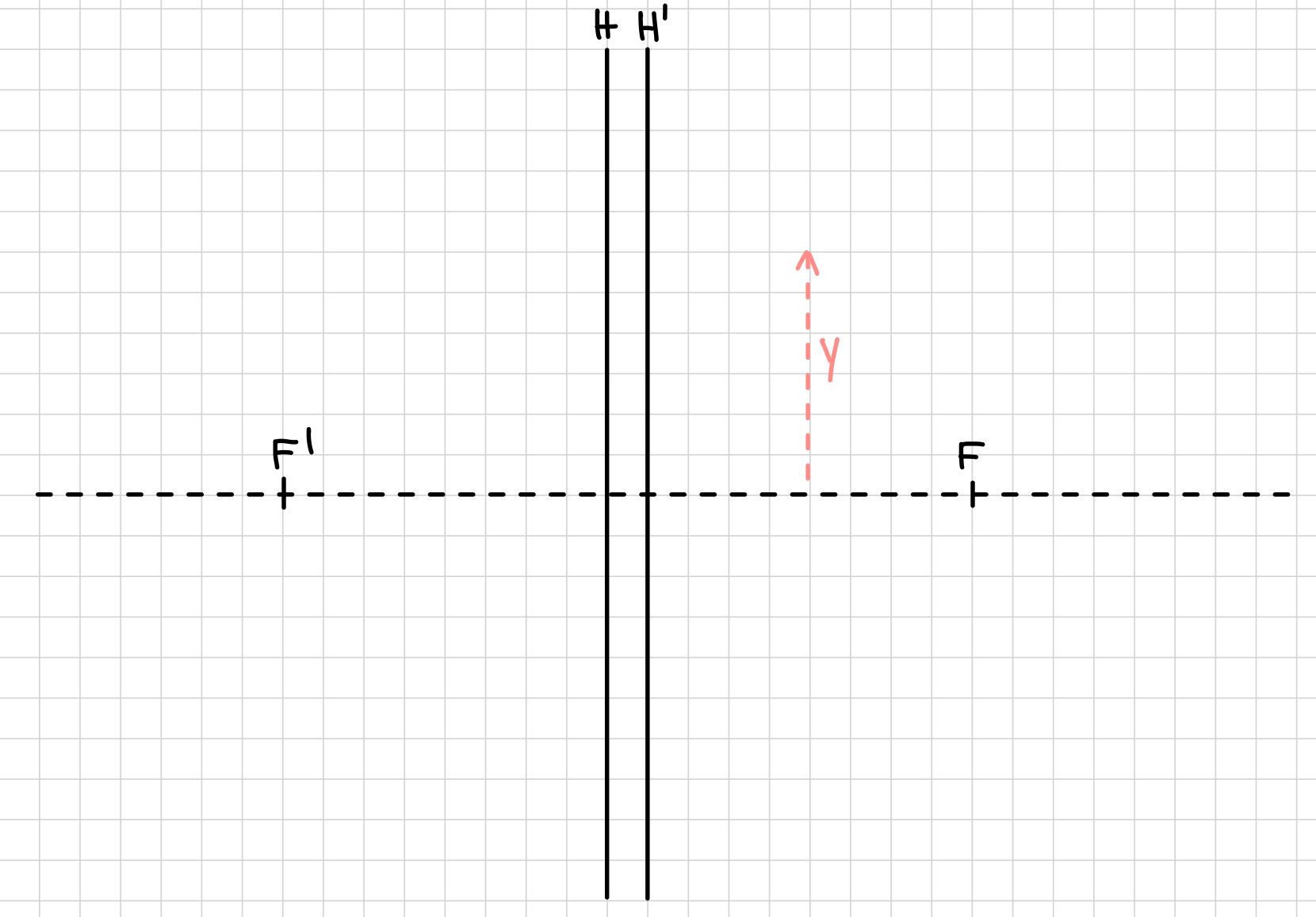

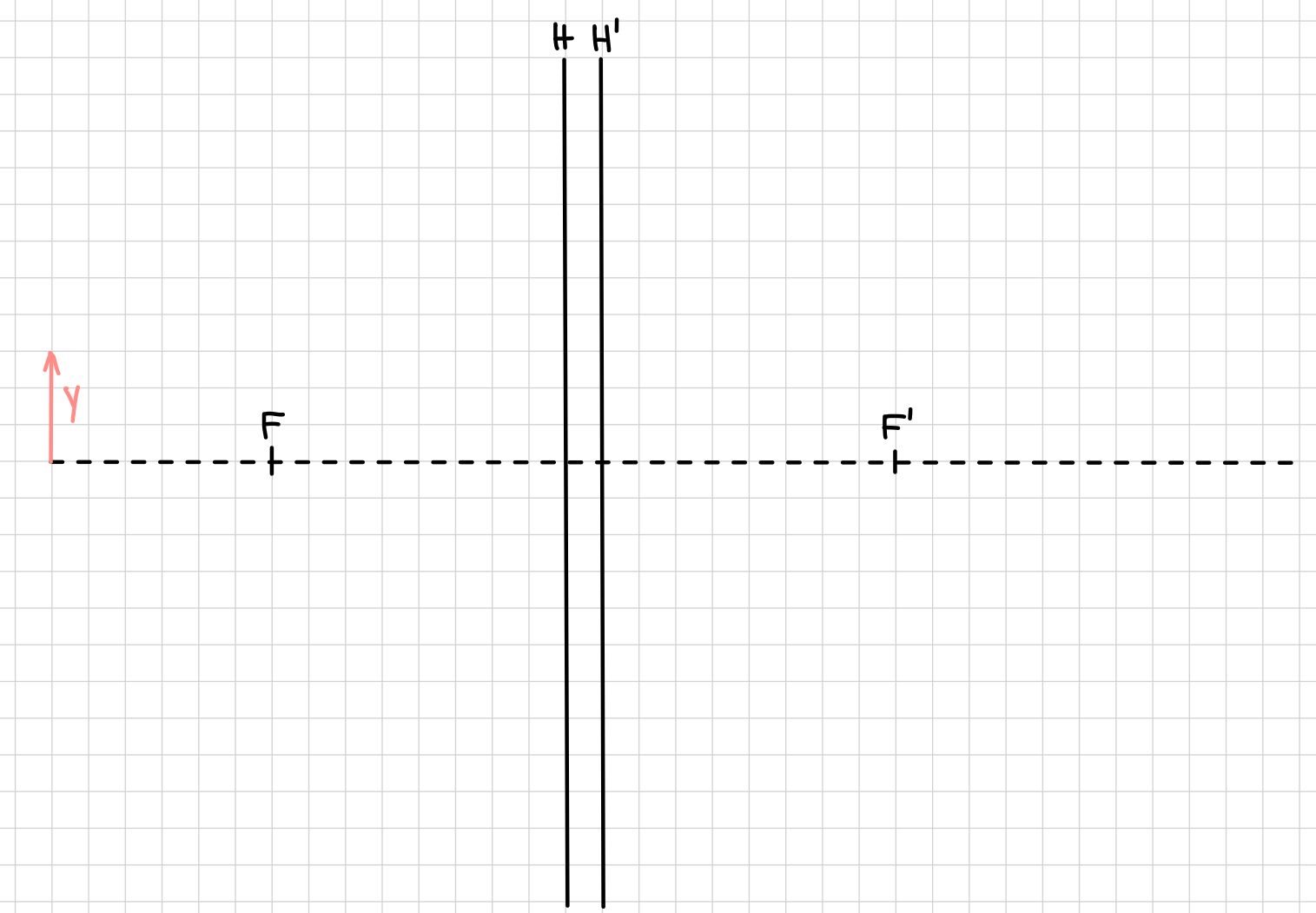

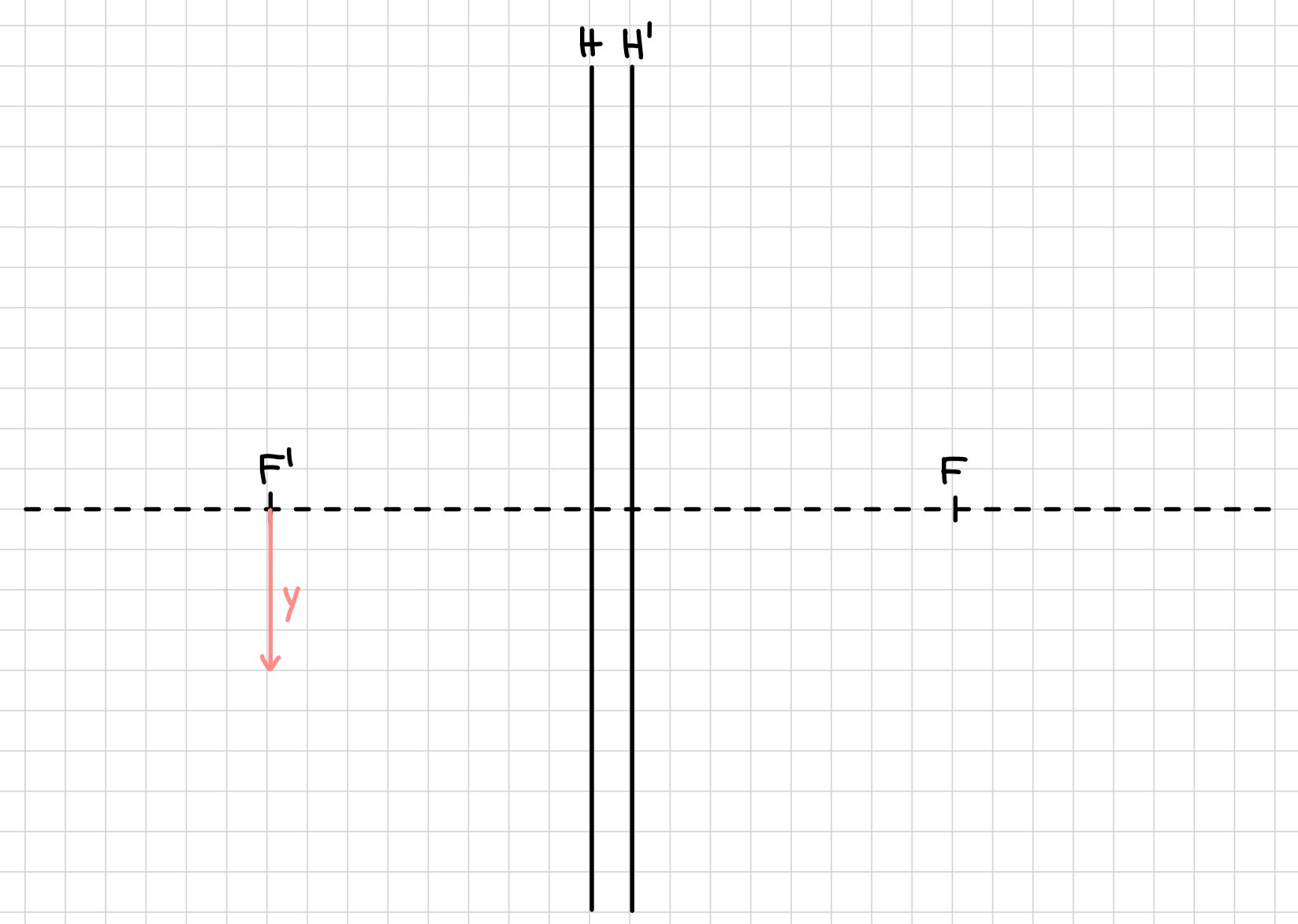

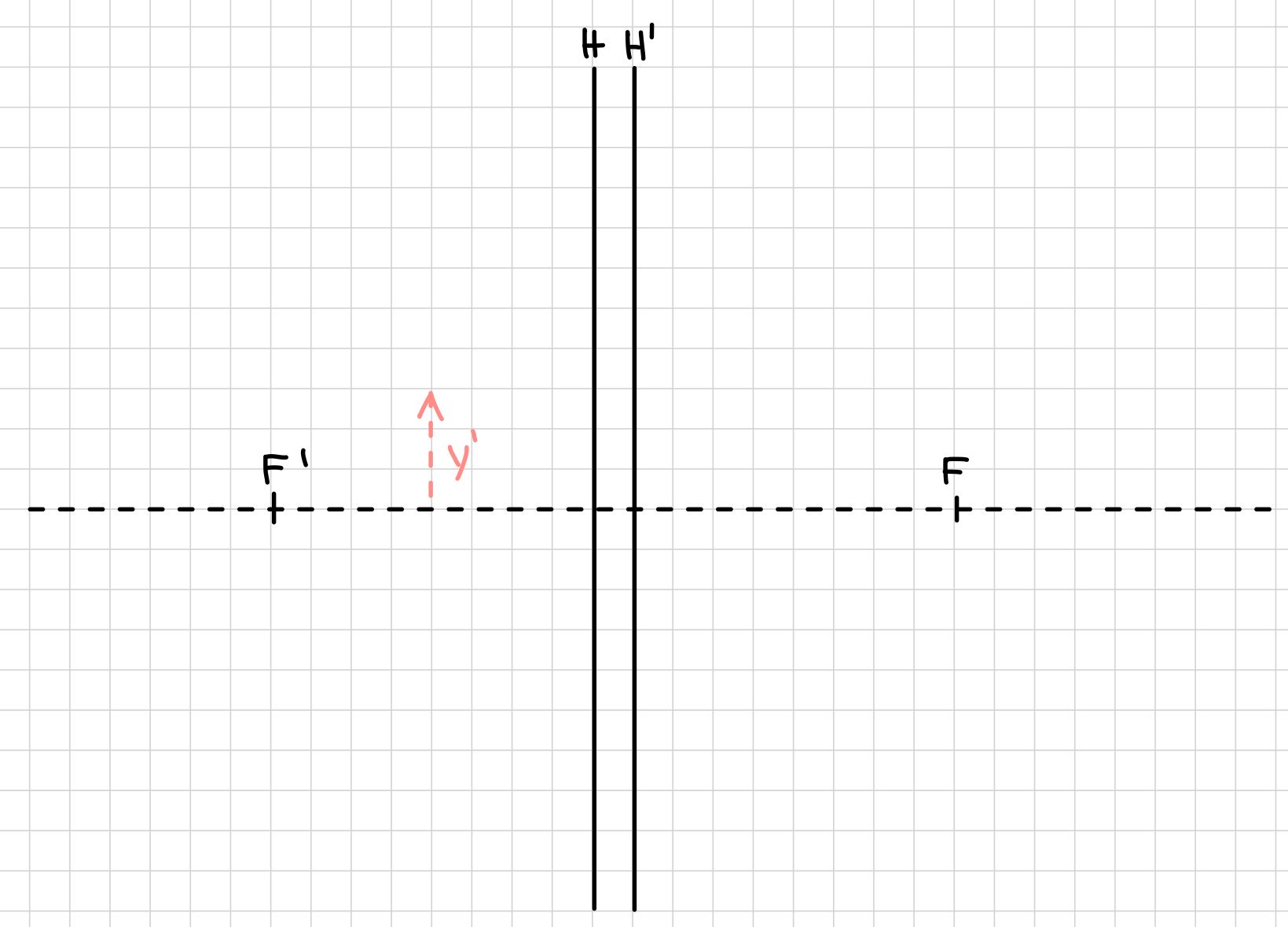

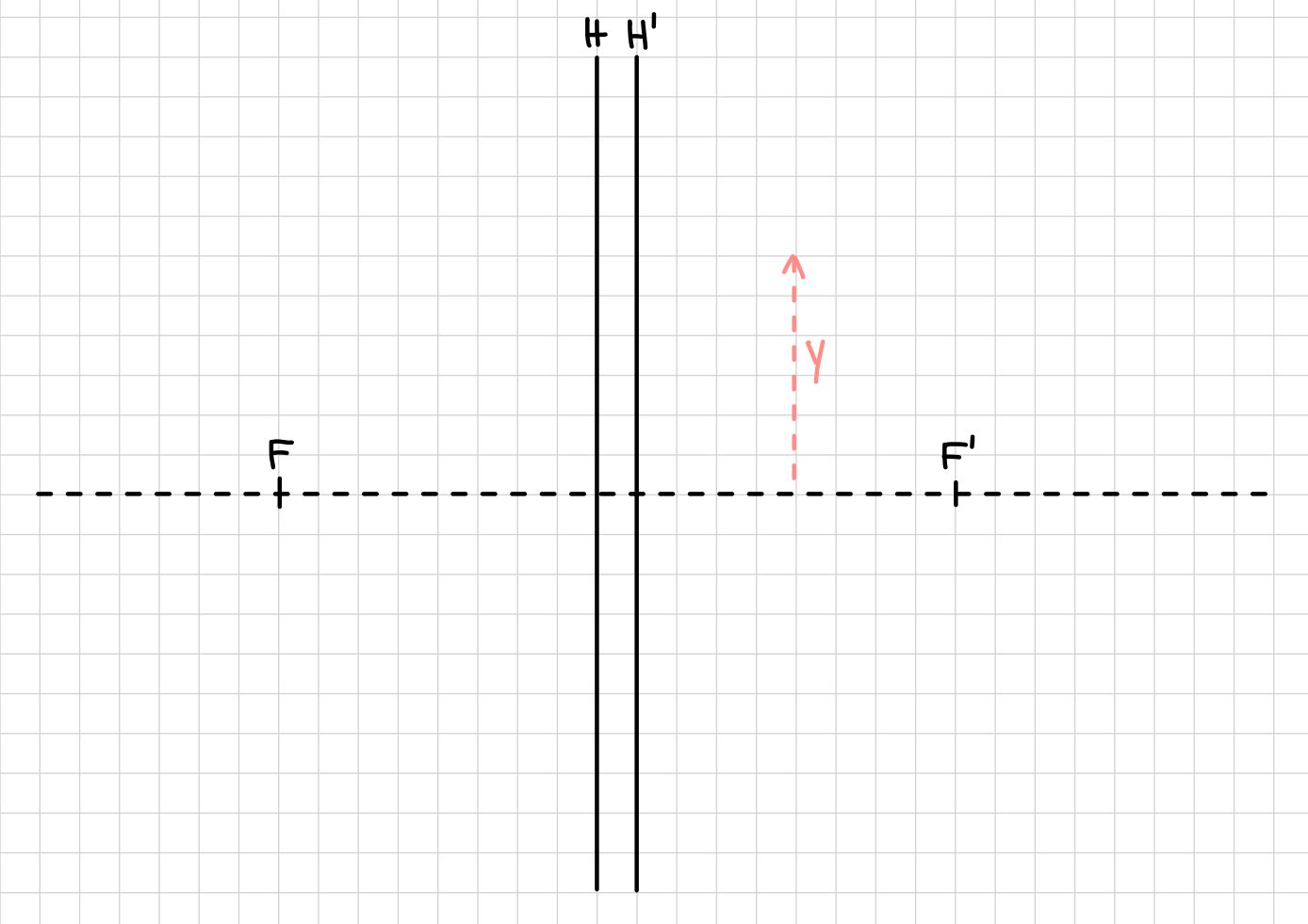

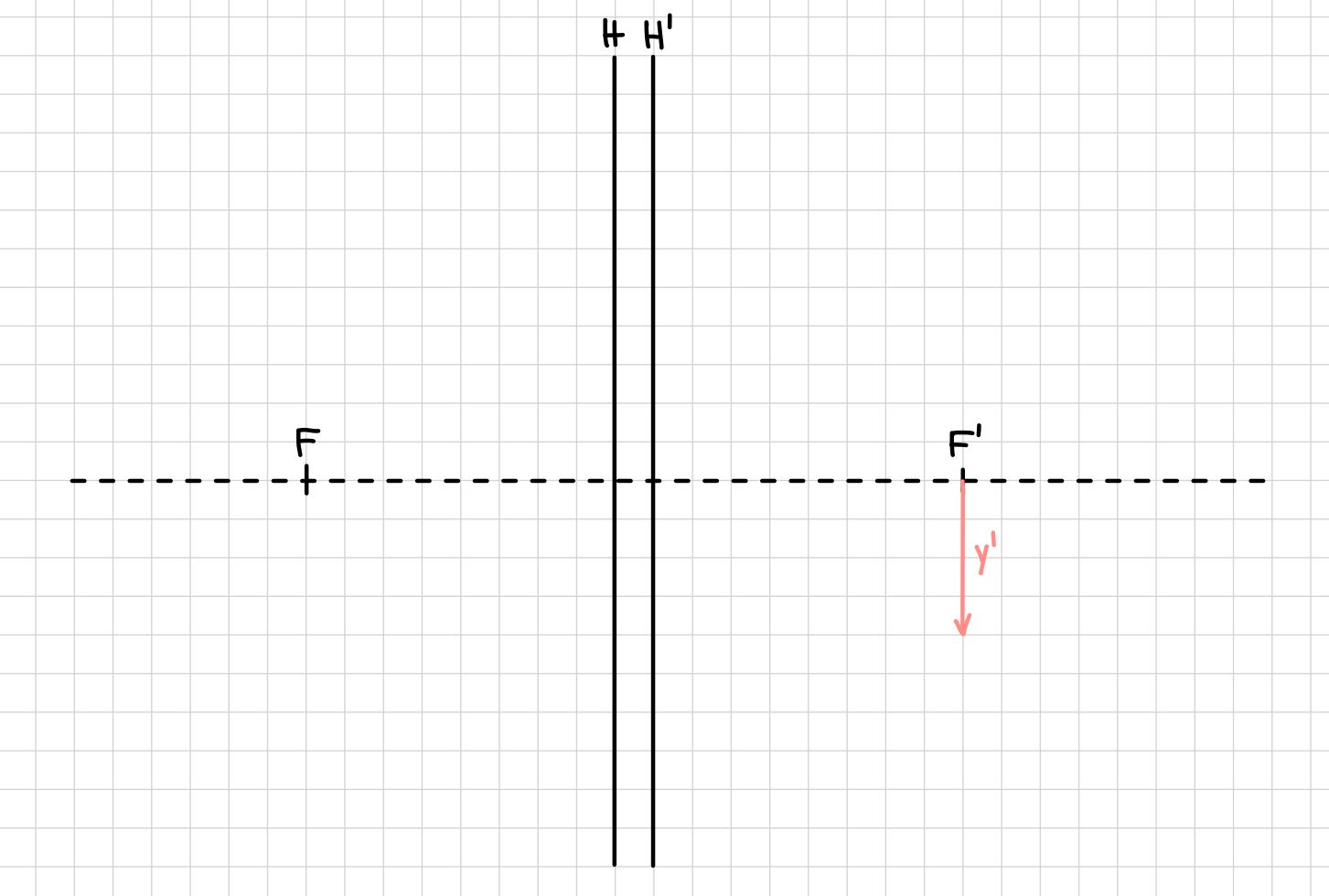

Stel­le die Kon­struk­ti­on fer­tig. Nutze alle mög­li­chen Licht­strah­len. Han­delt es sich um eine Plus- oder eine Mi­nus­lin­se? No­tie­re die Bild­ei­gen­schaf­ten. Han­delt es sich um einen Son­der­fall? Wenn ja, wel­cher?
