Schrägbilder von Quader und Würfel zeichnen
Mathematik Körper M 6
1
Schau dir den Film an.
Schrägbild zeichnen - Beispiel: Würfel | Lehrerschmidt
Wie zeichnet man ein Schrägbild? Was muss man beachten? Und was ist ein Gitternetz? Und was ist ein Körper? Und was war ...
Schrägbilder werden nach bestimmten Regeln gezeichnet:
1. Zeichne die Kanten der Vorderfläche mit den angegebenen Maßen.
2. Nach hinten verlaufende Kanten werden schräg nach rechts oben im Winkel von 45 ° und auf die Hälfte verkkürtzt gezeichnet.
3. Zeichne die hintere Fläche mit den angegebenen Maßen.
4. Nicht sichtbare Kanten werden gestrichelt gezeichnet.
So zeichnet man einen Quader mit den Maßen 2cm; 4 cm und 3 cm.
2
Entnimm dem Schrägbild die Maße des Quaders. Welche Kantenlängen hat der Quader in Wirklichkeit?
Länge: cm
Breite: cm
Höhe cm
Angaben zu den Urhebern und Lizenzbedingungen der einzelnen Bestandteile dieses Dokuments finden Sie unter
https://editor.mnweg.org/entdecken/dokument/schragbilder-von-quader-und-wurfel-zeichnen-1
https://editor.mnweg.org/entdecken/dokument/schragbilder-von-quader-und-wurfel-zeichnen-1
AB
Schrägbilder von Quader und Würfel zeichnen
Mathematik Körper M 6
3
Ergänze zum Schrägbild.
4

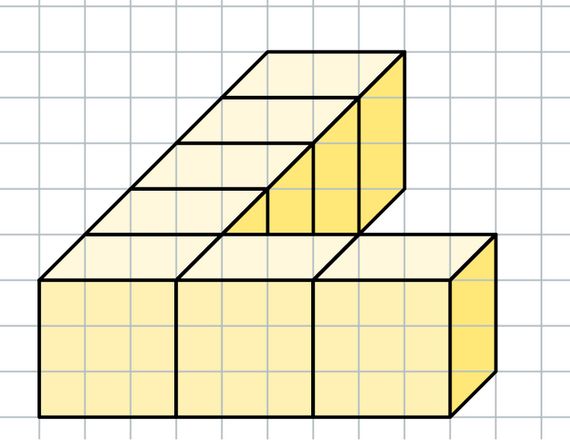

Aus Würfeln kannst du Buchstaben legen.
Zeichne ein T im Schrägbild.
Zeichne ein T im Schrägbild.
